Принцип работы запорных задвижек в водопроводных системах

Запорная задвижка – это вид трубопроводной арматуры, служащий для полного перекрытия потока рабочей среды (обычно воды) при ремонте или аварийных работах.

Конструкция любой задвижки включает корпус (чугун или сталь), затвор (клин, диск или шибер) и привод (рукоятка, редуктор, эл./пневмопривод). При вращении маховика или другого привода через резьбовую пару перемещается шпиндель, который поднимает или опускает затвор до плотного прижатия к седлам – этот поступательный ход и блокирует поток рабочей среды.

Затвор располагается обычно перпендикулярно оси потока, что обеспечивает минимальное сопротивление в открытом положении и герметичность в закрытом.

Типы задвижек: В зависимости от формы запирающего элемента различают следующие основные типы:

• Клиновые задвижки: затвор в форме клина (плоского или двухдискового)
• Дисковые (поворотные) затворы: плоский круглый диск, поворачивающийся на 90° вокруг оси (аналог "бабочки")
• Шиберные задвижки: затвор-плита или "нож", который скользит (поднимается/опускается) вдоль оси трубы

Каждый тип имеет свои особенности конструкции и применения. Ниже приведены их основные характеристики.

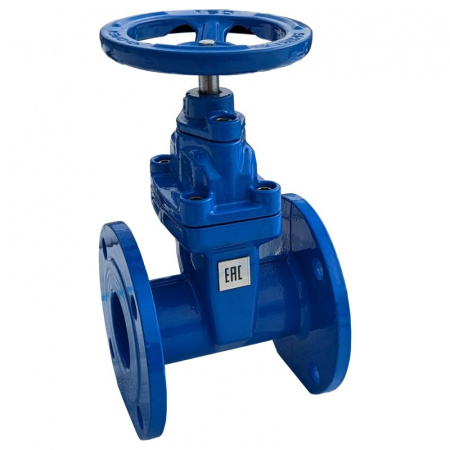

Клиновые задвижки

Клиновая задвижка оснащена клиновидным затвором, который в закрытом положении плотно прижимается к двум седлам под углом.

При повороте маховика шпиндель опускает клин вниз, плотно герметизируя проход.Такие устройства обеспечивают "только два состояния" – полностью открыто или полностью закрыто.

Среди преимуществ клиновых задвижек – высокая герметичность при малом усилии затвора, хорошая износостойкость корпуса и возможность работы с большими перепадами давлений. Кроме того, в открытом положении клиновая задвижка обычно поднимается выше потока и не подвергается воздействию взвешенных частиц. Недостаток – при резких изменениях температуры или механических нагрузках клин может заедать или вызывать ускоренный износ уплотнительных колец.

Клиновые задвижки применяются в водопроводе и канализации, нефтегазовой и общей промышленности, там, где требуется надежное полное перекрытие потока. Преимущества/недостатки клиновых задвижек:

• Высокая герметичность (класс уплотнения А–АА по ГОСТ 9544) и точное перекрытие.
• Минимальное гидравлическое сопротивление в открытом положении.
• Надежны при высоких давлениях.
• Риск заклинивания при перепадах температуры и износ уплотнителей

Дисковые (поворотные) затворы

Дисковая задвижка имеет круглую дисковую заслонку, установленную в корпусе с возможностью поворота вокруг центральной оси. При повороте затворного диска на 90° диск плотно прижимается к уплотнителю корпуса и герметизирует поток. При открытии диск поворачивается параллельно потоку, обеспечивая почти полную проходимость трубы. Такой затвор отличается компактными размерами и небольшим гидравлическим сопротивлением, а "четвертьоборотный" принцип работы позволяет быстро переключать положение. Согласно каталогам, дисковые поворотные затворы наиболее распространены за счет низкой стоимости, простоты монтажа и достаточно высокой герметичности.

Они массово применяются в системах питьевого и хозяйственно-технического водоснабжения, отопления, вентиляции, а также в пищевой и химической промышленности. Дисковые затворы просты в обслуживании и длительном применении.

Их уплотнения (резина, полимер) выдерживают до умеренных давлений, а наличие эксцентриков или особой конструкции (двух- и трёхэксцентриковые конструкции) повышает надежность запирания.

Шиберные задвижки

Шиберная задвижка имеет прямоугольный плоский затвор (шибер), который скользит перпендикулярно потоку. При закрытии шибер "отрезает" поток (как нож), отсекая поступление среды. Такая конструкция позволяет использовать задвижку с очень абразивными или вязкими средами (отстойные воды, глины, шламы), поскольку острый нос шибера легко "разрезает" взвеси. Однако шибер обычно не обеспечивает такую высокую степень герметичности, как клиновый затвор, – поэтому ГОСТы регламентируют шиберные задвижки (например, ГОСТ 33852-2016) с допусками на более низкий класс плотности.

Применяют шиберные задвижки в промышленности (канализация, шахты, химия, энергетика) и на очистных сооружениях, где требования к абсолютной герметичности ниже и важна прочность конструкции.Они легче по массе, обладают низким сопротивлением потоку в открытом состоянии и просты по конструкции, но требуют регулярного осмотра уплотнений.

Сравнительная таблица типов задвижек

Монтаж и обслуживание

Правильный монтаж задвижек критичен для их работы. Устанавливать задвижку следует только на прямом участке трубы (без изгибов и ответвлений).

Трубопровод разрезают под длину корпуса, торцы очищают от окалины и загрязнений, после чего монтируют задвижку фланцевым или сварным соединением. Все соединения тщательно уплотняют прокладками в соответствии с требованиями (например, ГОСТ 9543-2015). По завершении сборки место установки должно оставаться доступным для осмотра и ремонта.

При больших диаметрах обязательно использование опор или хомутов для разгрузки корпуса и предотвращения деформации.

Обслуживание включает регулярную проверку плотности перекрытия и подвижности затвора. Уплотнительные кольца и шпиндельные сальники подлежат периодической смазке и замене при износе. Во время эксплуатации важно избегать резких рывков и нагружения задвижки, особенно при высоком давлении. В соответствии с предписаниями ГОСТ, при сдаче арматуры в эксплуатацию проводят испытания на герметичность (классы А, АА, B по ГОСТ 9544-2015). Ключевые особенности:

• Клиновые задвижки оптимальны для надежного перекрытия питьевой воды и нефтепродуктов (регламент по ГОСТ 59063-2020, допускают DN 50–1200, PN 1,6–16 МПа).
• Дисковые (баттерфляй) затворы – универсальны для систем водоснабжения и отопления, характерны быстрым "четвертьоборотным" управлением
• Шиберные задвижки подходят для агрессивных/загрязненных сред (ГОСТ 33852-2016, DN 100–1200, PN 1,6–12,5 МПа)
• Они имеют низкое гидросопротивление, но обеспечивают менее плотное перекрытие.

Учитывая вышеизложенное, выбор конкретной задвижки должен основываться на параметрах системы (давление, температура, химическая среда) и требуемом классе герметичности. Правильно смонтированная и обслуживаемая задвижка гарантирует долговременную и безопасную работу водопроводной сети без протечек и аварий.
